Modulo solare BIG FLOW 30-120 AE

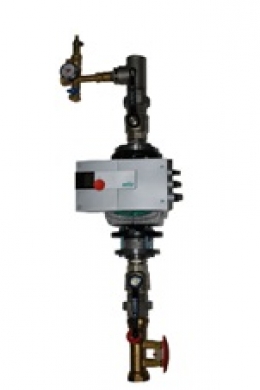

Modulo BIG FLOW 30-120 AE per la gestione di grandi impianti solari fornito preassemblato e pronto per l’installazione (il circolatore viene fornito separatamente). Controllo a distanza mediante modulo di comando analogico 0-10 V da ordinarsi a parte.

Ritorno:

  • Misuratore regolatore di portata (30-120 l/min)
  • Circolatore Wilo Stratos 40/1-12
  • Valvole a sfera per intercettazione circolatore
  • Valvola di non ritorno flangiata
  • Gruppo con manometro 0-10 bar, collegamento per vaso d’espansione e valvola di sicurezza solare ISPESL 6 Bar

Rubinetto di scarico da realizzare a monte del modulo solare, attacchi di carico impianto da prevedere e realizzare in centrale o in quota.

Modulo per il comando esterno 0-10 V e per la segnalazione degli stati di esercizio del circolatore presente su Modulo solare Big Flow AE 30-120.

Possibilità di regolazione a distanza del valore di consegna:

  • con regolazione della pressione diff erenziale attiva, il modulo di comando regola il circolatore modulando la pressione agendo su tensione 0-10 V;
  • con regolazione della velocità attiva, il modulo di comando regola il circolatore facendolo funzionare come attuatore ad un numero di giri costante impostato mediante tensione 0-10 V.
